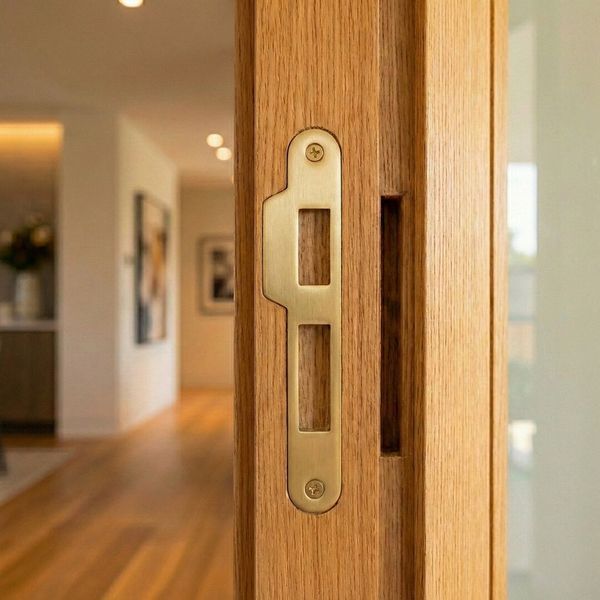

Ответная планка с отбойником AGB CENTRO
Эта высококачественная планка предназначена для использования с врезными замками итальянского производства AGB, серии CENTRO. Она устанавливается на дверную коробку и обеспечивает надежную фиксацию язычка замка и ригеля, а также защищает коробку от повреждений благодаря интегрированному отбойнику.
Основные характеристики и преимущества
- Производство Италия: Гарантия высокого качества материалов и точности изготовления, свойственная продукции AGB.
- Прочность: Планка изготовлена из надежного металла толщиной 1,5 мм, что обеспечивает долговечность и устойчивость к деформациям.
- Наличие отбойника: Специальный выступ (отбойник) длиной 53 мм и шириной 10 мм плавно направляет язычок замка в отверстие при закрывании двери, предотвращая удары о дверную коробку и снижая шум.
📏 Технические Размеры (согласно схеме)
- Все размеры точно соответствуют технической документации изделия.
Габариты
- Общая высота планки: 167 мм.
- Толщина металла: 1,5 мм.
- Выступ отбойника за пределы основной части: 10 мм.
- Длина рабочей части отбойника: 53 мм.
Функциональные отверстия
- Верхнее отверстие (под язычок-защелку): высота 17 мм, ширина 12 мм.
- Нижнее отверстие (под ригель): высота 36 мм, ширина 12 мм.
- Расстояние между функциональными отверстиями (перемычка): 44 мм.
- Расстояние от края планки до функциональных отверстий: по 5 мм с каждой стороны.
Монтажные расстояния (по вертикали сверху вниз)
- От верхнего края до центра верхнего крепежного отверстия: 36 мм.
- От центра верхнего крепежа до начала отверстия под защелку: 34 мм.
Применение
- Эта подходящая планка идеально подходит для комплектации межкомнатных дверей, оснащенных замками AGB Centro, которые имеют как защелку, так и выдвижной ригель (например, замки под цилиндр PZ или сантехнический фиксатор WC).
